..:::  Tuba Boland Fuchs (2012) :::..





Esta tuba es una Boland Fuchs con aproximadamente 40 años de edad, la tuba pertenece a la Banda de Musica San Juan Bautista de Niguelas, Granada, la tuba llego al taller para una reconstruccion completa. En esta primera foto muestro algunas de las abolladuras que tiene la campana.



Esta foto muestra otras abolladuras y el logotipo de Boland Fuchs

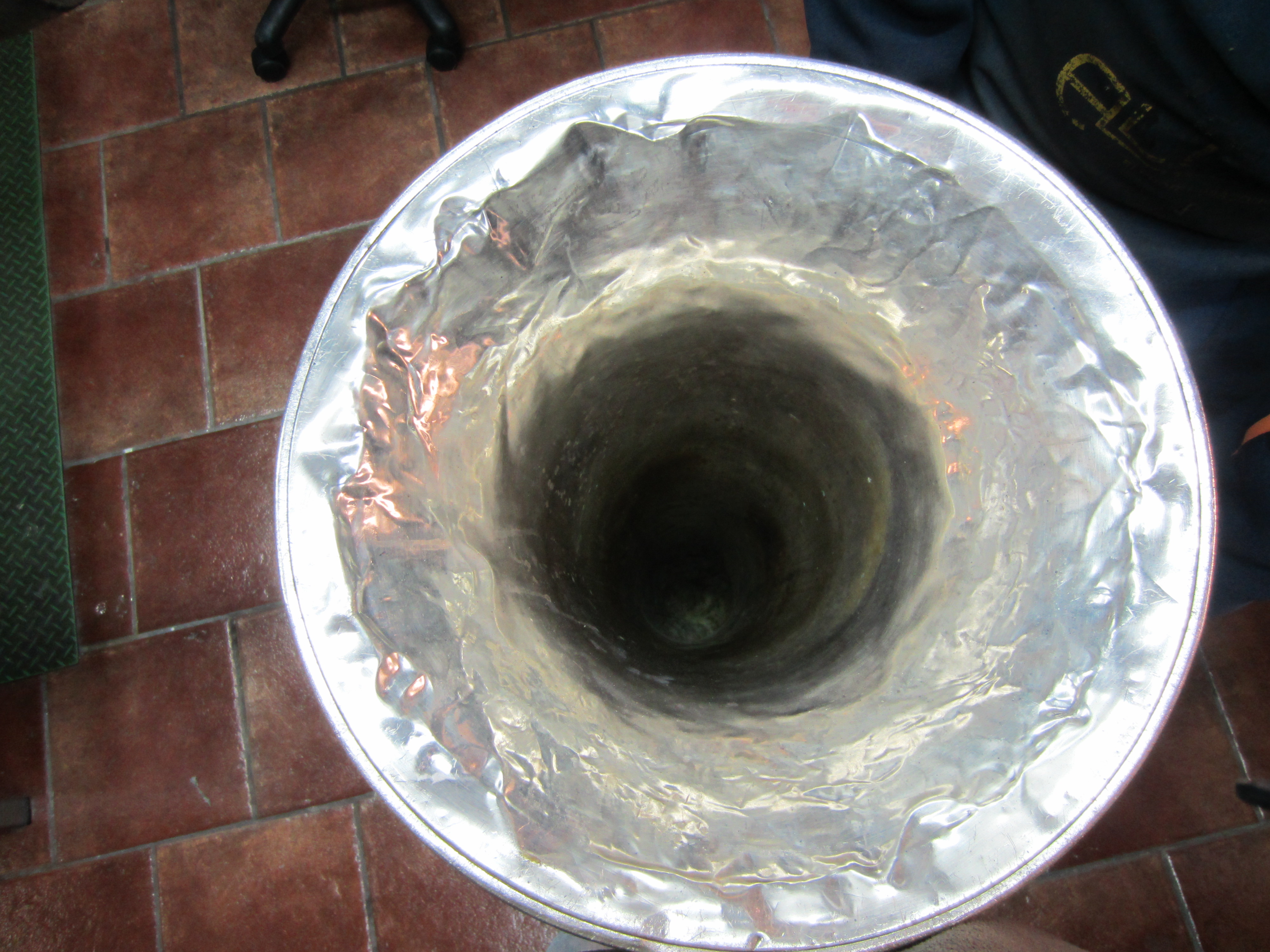

Esta es una de las fotos que muestra las abolladuras en el interior de la campana

Otra vista mas cerca del interior de la campana mostrando las abolladuras complejas



Esta foto muestra los parches de cobre sobre el tudel fisurado, también se puede apreciar las
manchas de estaño de plomo en la campana cercano a los parches




Esta foto muestra una soldadura anteriormente hecho, se puede ver los salpicones y manchas de estaño de plomo sobre la campana.

Esta foto muestra las múltiples abolladuras en todo el cuerpo de la tuba, presta mucha atención sobre la tubería salida del 4º rotor a la bomba de afinación general y la tubería salida de la bomba general así el cuerpo, están totalmente torcidos, también se puede ver todas las abolladuras de la primera vuelta, segunda vuelta, las pletinas protectoras de la primera vuelta y la falta de plata de la bomba general.

Esta foto muestra la tubería salida del 4º rotor a la bomba de afinación general, se ven las malas soldaduras, también tiene un pezón de desagüe que no es de esta tuba y la tubería salida de la bomba general así el cuerpo, se puede ver que esta tubería esta para cambiarla pero no se va a cambiar, se va a reconstruir !

Esta es una foto que muestra la seriedad de las abolladuras en todo el cuerpo y la falta de plata que tiene algunas tuberías

Esta foto muestra algunas de las abolladuras de la segunda vuelta y la pletina protectora, se puede ver que la 3º y 4º bombas de afinación entre el núcleo del cuerpo que falta plata

Se puede ver que hemos desoldado la pletina protectora de la segunda vuelta, se puede apreciar la abolladura de la pletina y del curvo

Esta foto muestra las pletinas de la primera y segunda vueltas desoldadas y las tuberías de la bomba general desoldadas con abolladuras

Hemos desoldado el núcleo de los rotores, campana y pletinas, todas estas piezas han pasado por limpieza de ultrasonido y están preparados para sacar las abolladuras

Estas son las tuberías de la bomba general que estaban tan torcidas y parte de la tubería de la tercera bomba de afinación, están libres de abolladuras y listos para mandar a la platería

Esta es una foto del interior de la campana reconstruida, todavía queda soldar la campana al cuerpo y un buen pulimento, se puede decir que como se ve la campana en esta foto la campana todavía esta en bruto, todavía queda algunas toques para dejarla totalmente perfecta

Aquí están las tuberías de la bomba general y la tubería de la tercera bomba de afinación plateadas, están listas para montar y soldar

Se puede ver todas las bombas de afinación, maquinaria, tapas de los rotores plateados, hemos modificado parte de la maquinaria con nuevas bielas y miniballs porque son muchísima mas rapida, totalmente silenciosas y duran muchísimos años

Montando y soldando los soportes a las vueltas exteriores del cuerpo (sin el nucleo de los rotores

Montando y soldando los soportes a las vueltas exteriores del cuerpo (Sin el núcleo de los rotores

Soldando el tudel nuevo plateado

Todos los soportes, tuberías, tudel nuevo y piezas están soldadas, estamos trapeando "Puliendo" el cuerpo

El cuerpo completo esta pulido, aunque queda un repaso antes de terminar, el operario esta montando la maquinaria, se le ve muy muy contento porque esta casi terminado con la reconstrucción

Se puede ver el tudel nuevo soldado sobre la campana, la campana ya no tiene los pegotes y manchas de estaño de plomo que dejo la persona quien lo reparo antes, pero si se puede ver que esta persona para soldar el tudel lijo el baño de plata de la campana dejándolo en el latón, seguro que pensaba que esto era lo correcto para hacer una buena soldadura. :-(

Esta es la maquinaria reconstruida, modificada con bielas y miniballs nuevos y totalmente plateada, se puede ver los arañones en las tapas superiores de los rotores, estos arañones pasan cuando las personas maltrata un instrumento y por supuesto por los 40 + años que tiene de uso

Reconstrucción terminada, foto vista de frente

Foto vista lateral del cuerpo

Foto vista trasera, algunas tuberías, tapas de rotores y bombas de afinación con baño de plata nuevo

Tuba Boland Fuchs lista para mandar al cliente, el aprendiz Jesús Zarazaga es la persona quien reconstruyo la tuba desde el principio hasta el fin, soy muy orgulloso de Jesús y mis clientes también
