Saxofon Barítono Conn Necked Lady
El saxofon en cuestion es un Conn Necked Lady del año 1947, este instrumento tiene un valor alto y se considera como un instrumento "Vintage".
Esto puede pasar a cualquier músico que toca en la calle, el músico en cuestion trompazo con dos chicos que estaban sentadas en el suelo, el músico no los vio y trompazo y se cayó encima de su instrumento aplastando la campana, torciendo y doblando el cuerpo, descolocando, doblando y torciendo el conjunto superior del curvo superior, cuello de ganzo y tudel.
Esta es otra vista de la campana, se puede ver que se aplastaron las defensas y se empotraron las llaves del Si y Sib grave dentro de la campana, también se puede ver que la campana esta torcida así a la izquierda.
Esta es otra vista de la campana
Hemos desmontado todas las llaves menos la de Do# grave y hemos desoldado el conjunto curvo - campana del cuerpo, se puede ver que al aplastarse el pilar inferior de Si grave se salto del cuerpo y se perdió por la calle.
Se puede apreciar como se quedaron los orificios de Si y Sib grave, también se puede ver la torcedura de la campana.
Como la llave, el tubo y tornillo pasante de la llave Do# grave estaban torcidos estuvimos que desoldar los pilares para reconstruir la campana, como pueden apreciar que el protector de la llave esta deformado, el orificio no solamente esta empotrado dentro del cuerpo también esta fuera de redondo.
Esta es otra vista del protector y orificio de Do# grave, se puede ver el grosor de la campana después del aplastamiento.

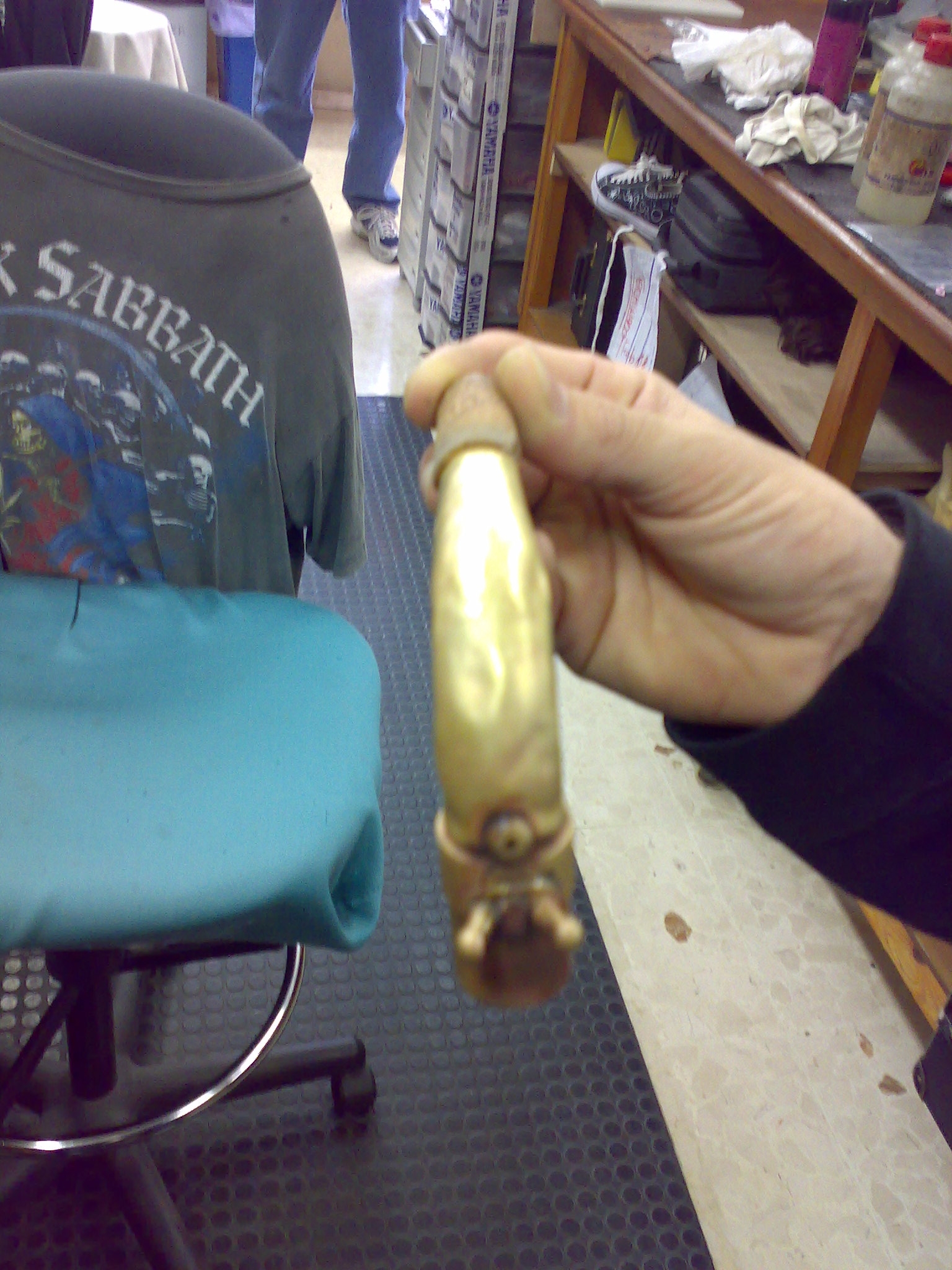

Esto es una foto de la parte trasera del tudel abollado.
El otro lado del tudel.
Otra foto del tudel.
Otra foto del tudel.
Esto es como se quedo el tudel después de sacar todas las abolladuras.
Otro ángulo del tudel reconstruido.
Esta foto fue tomado después de redondear la campana y reconstruir los orificios.
Se puede ver como quedo el orificio del Do# grave después de reconstruir el cuerpo y el orificio.
Este es otro ángulo de la campana después de sacar el aplastamiento y abolladuras.

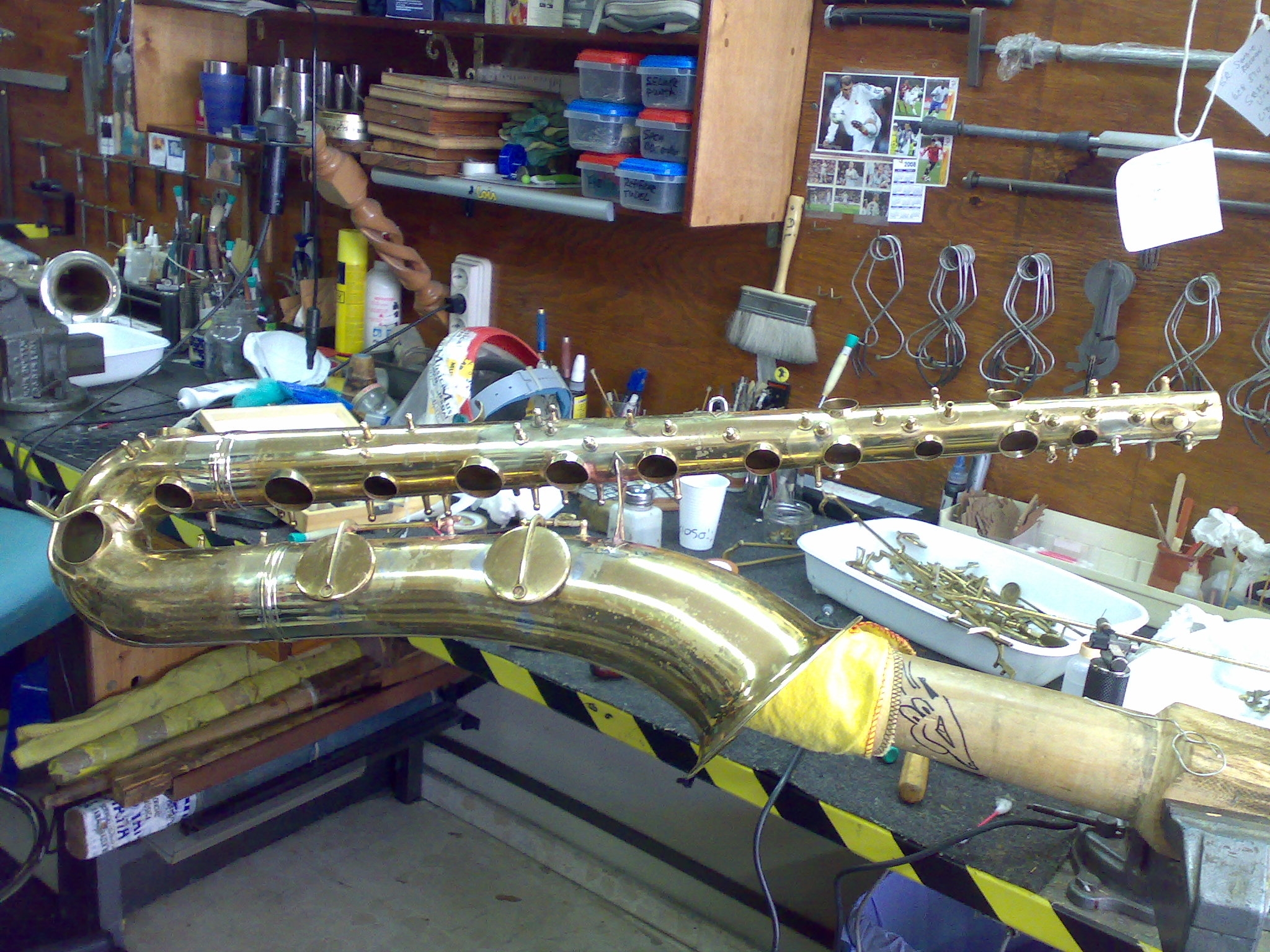

Ya hemos soldado el cuerpo al curvo y a la campana, el curvo superior y cuello de ganso no están soldados todavía.
Este es otro ángulo, se puede a ver que la campana quedo totalmente perfecto.
Esto es la campana después de soldar los protectores reconstruidos de las llaves Si y Sib grave.

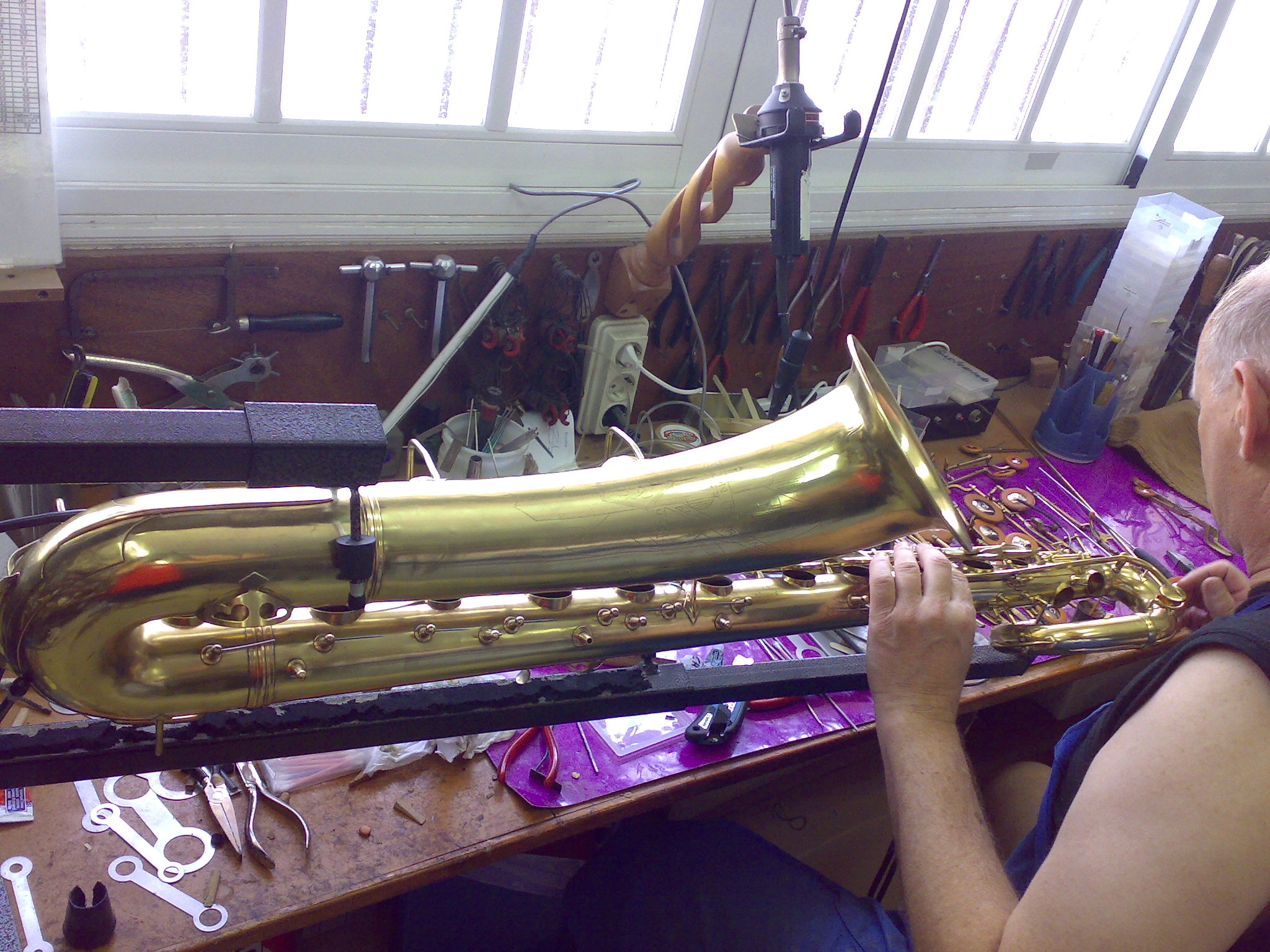

Ya hemos terminado con la reconstrucción del saxofon, ahora tengo el saxo en mis manos para terminar el trabajo.
Se puede apreciar lo perfecto que se quedo el instrumento, la campana parece nueva!
Aquí me tienes con las manos en la maza.
El saxo esta terminado y listo para hacer pruebas.
Estoy echando un rato con la Necked Lady, que bien se ha quedado la maquinaria y que bien suena!
Foto con vista a la campana reconstruida.
Otra vista de la parte trasera del saxofon.
Esta es una foto del curvo superior y cuello de ganso después de la reconstrucción.
Esta es una foto con vista a la campana y el cuerpo.
Parece que nunca ha tenido una caída tan mala.
Ojala fuera mió.

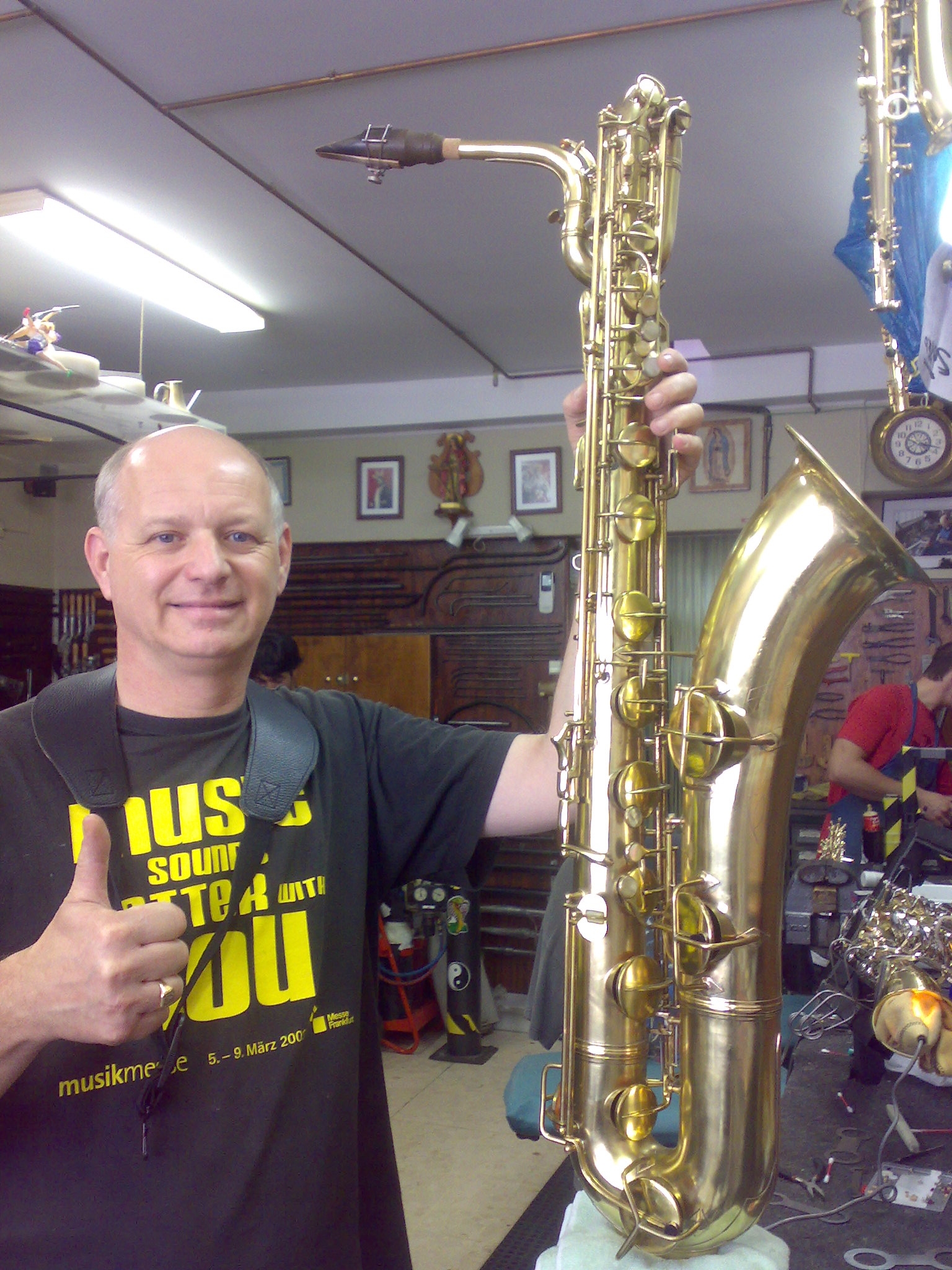

Os presento al Saxofon Barítono Conn Necked Lady después de su total reconstrucción, estoy junto a la persona quien lo reconstruyo, mi aprendiz y compañero de sección Antonio Calderón.
