Reconstrucción Viento-Madera








Reconstruimos cuerpos rotos y figurados



















Esto es el cuerpo roto reparado, todavía queda un par de pasos para que este terminado del todo.





















Construimos y reconstruimos cuerpos y orificios dañados y destruidos.


















Esto es el mismo curvo después de la reconstrucción y primer pulimento.



















Reparamos cuerpos rotos, esta foto es el cuerpo inferior de un clarinete Buffet RC, el instrumento se cayó al suelo desde la altura de la cintura, esto paso porque el músico se olvido cerrar el estuche.


















El cuerpo esta pegado y listo para reforzar la rotura con un método llamado "Banding"


















Este es el clarinete Buffet RC con el cuerpo reparado y reforzado con "Banding"  estoy apuntando la zona donde reparada.




















    construimos instrumentos antiguos














Este es el mismo clarinete de 13 llaves después

de su completa reconstrucción


















En esta foto el técnico esta comprobando fugas de aire en los orificios soldados.


















Esta es una tuba Rott 69S con 25 años de edad, es de la Banda Municipal de Chiclana de la Frontera Cádiz.  Esta tuba llego para hacer una reconstrucción completa, cambio de campana, tudel y otras piezas.




















Para mi es un gustazo muy grande presentaros a Rafael Forero con la tuba Rott 69S terminada, detrás se puede ver la campana vieja.     Rafael lleva tocando la tuba desde hace 30 años.  Rafael es tuba solista de la Banda Municipal de Chiclana de la Frontera, Cádiz y tiene su propio quinteto de metales localizado en http://www.telefonica.net/web/tuba.
















    Así es como llego, totalmente aplastado.













Así es como se quedo.

















    Así es como llego este saxofón tenor Selmer después de un terrible caída.













Así es como se quedo el Saxofón.

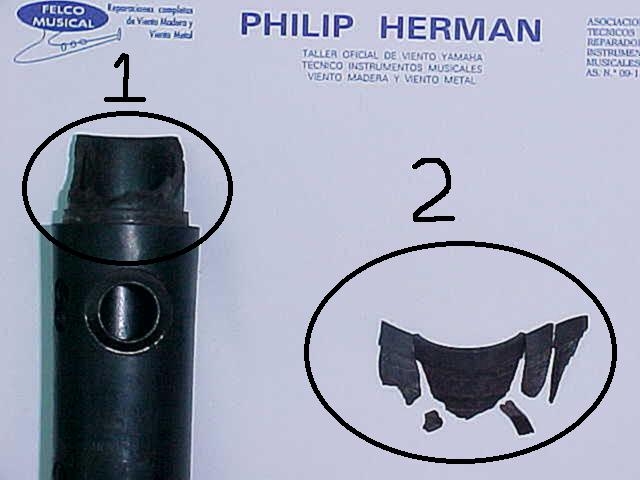

Circulo No.1 muestra una espiga de campana rota.
Circulo No.2 son las piezas de la espiga rota.

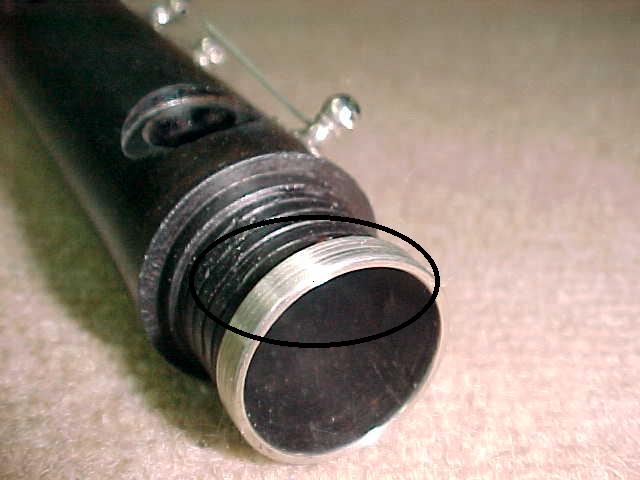

Circulado es la zona de la espiga reparada, hemos tomado un paso mas para reforzar la espiga  fabricando y instalando un refuerzo de níquel aplaca en la punta de la espiga.

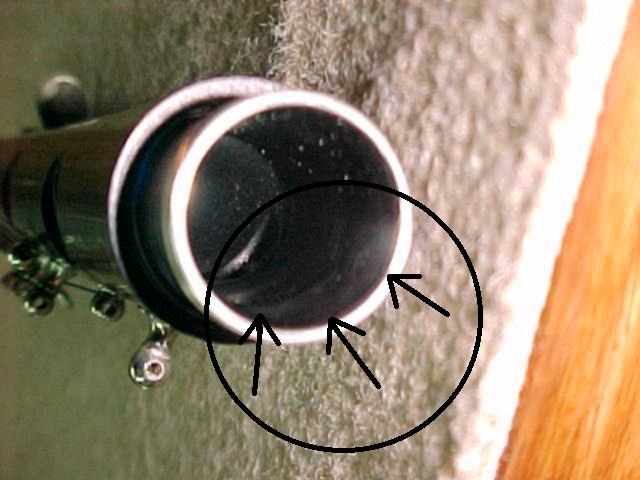

Esto es una vista del interior del cuerpo en la zona donde fue reparada la espiga rota, las flechas indican las zonas exactas de la reconstrucción y muestra el remate y adaptación del aro de refuerzo al interior del cuerpo.
