Reconstruimos
cuerpos rotos y figurados
|
|
|
 |
Esto es el
cuerpo roto reparado, todavía queda un
par de pasos para que este
terminado del todo.
|
|
|
|
|
 |
Construimos y
reconstruimos cuerpos y
orificios dañados y destruidos.
|
|
|
 |
Esto es
el mismo curvo después de la
reconstrucción y primer pulimento.
|
|
|
|
 |
Reparamos
cuerpos rotos y desfigurados, esta foto
muestra el cuerpo inferior de un clarinete
Buffet RC con 13 meses de vida, el instrumento
se cayó al suelo desde la altura de la
cintura, esto paso porque el músico se olvido
cerrar las cremalleras del estuche.
|
|
|
|
 |
El
cuerpo esta pegado y listo para reforzar la rotura con un método llamado "Banding"
|
|
|
|
 |
Este es
el clarinete Buffet RC con el cuerpo reparado
y reforzado con "Banding" estoy apuntando la
zona donde reparada.
|
|
|
|
 |
Reconstruimos
instrumentos antiguos.
|
|
|
|
 |
Este es el
mismo clarinete de 13 llaves después de su
completa reconstrucción
|
|
|
|
 |
En esta
foto el técnico esta comprobando fugas de aire
en los orificios soldados.
|
|
|
|
 |
Esta es una Tuba
Rott 69 S, tiene 25 años de edad y es de la
Banda Municipal de Chiclana de la Frontera,
Cádiz. La tuba llego para hacer una
reconstruccion completa, cambio del tudel,
tuberias, modificación de la maquineria y para
installar una campana nueva.
|
|
|
|
 |
Para mi es un
orgullo presentaros a Rafael Horero con la
tuba reconstruida en sus manos, Rafael llega
tocando esta misma tuba desde hace 30 años y
se puede ver lo contento que esta con su
tuba. Nueva o Reconstruida ?? |
|
|
 |
Así es como
llego, totalmente aplastado.
|
|
|
|
 |
Así es como se
quedo.
|
|
|
|
 |
Así es como
llego este saxofón tenor Selmer después de un
terrible caída.
|
|
|
|
 |
Así es como se
quedo el Saxofón.
|
|
|
|
 |

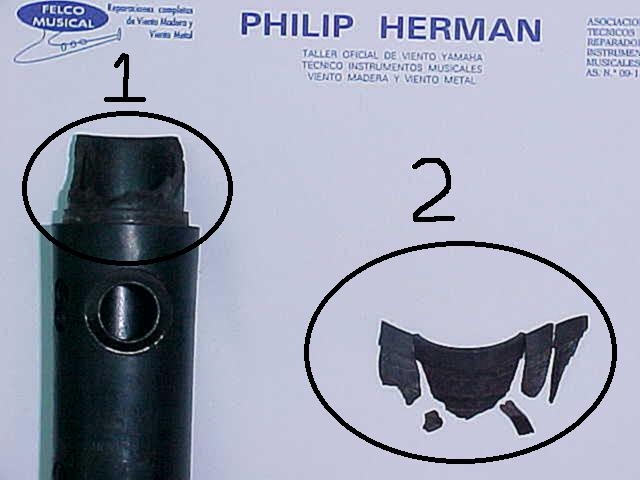

Circulo No.1
muestra una espiga de campana rota.
Circulo No.2 son
las piezas de la espiga rota.
|
|
|
|
 |

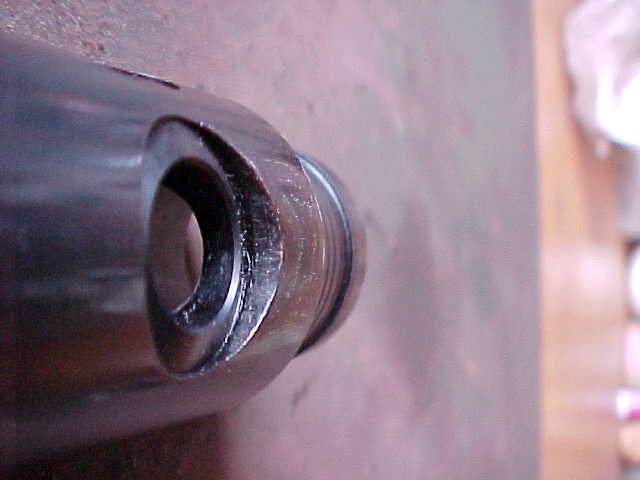

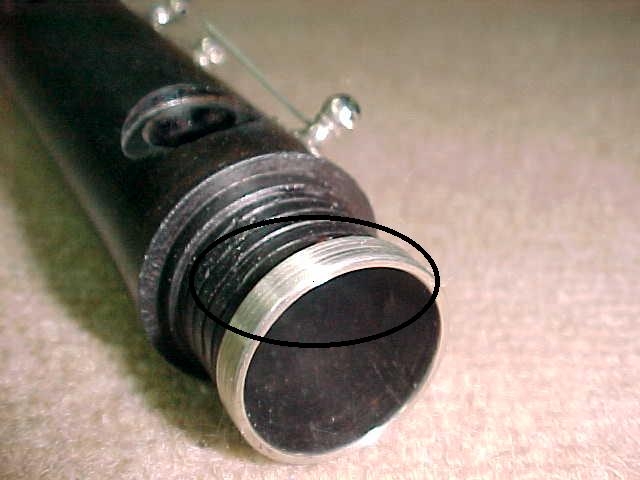

Circulado es la
zona de la espiga reparada, hemos tomado un
paso mas y hemos fabricado y entallado un
refuerzo metálico. |
|
|
|
 |

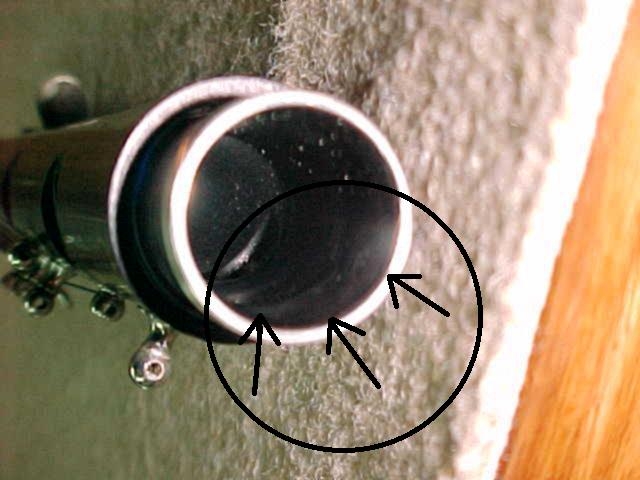

Esto es una vista
del interior del cuerpo en la zona donde fue
reparada la espiga rota, las flechas
indican las zonas exactas de la
reconstrucción y muestra el remate y adaptación
del aro de refuerzo al interior del cuerpo.
|
|
|
|
 |
Esto es el
orificio de la llave #8 "Si natural" de un
Saxofón Tenor Selmer M-6, las flechas
indican dos zonas del orificio donde queda
muy poco material. La zona de la flecha de
la izquierda tiene 0.31 décimas de milímetro
de altura, la flecha de la derecha tiene
0.53 décimas de milímetro, ósea, casi
imposible que asienta correctamente la
zapatilla sin tocar el cuerpo, esto nos
indica que tenemos que reconstruir este
orificio.
|
|
|
|
 |

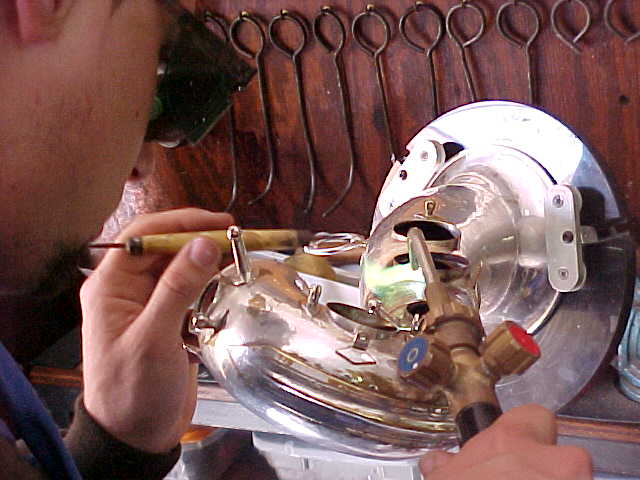

Mi hijo Felipe
esta terminando de soldar el nuevo orificio.
|
|
|
|
 |

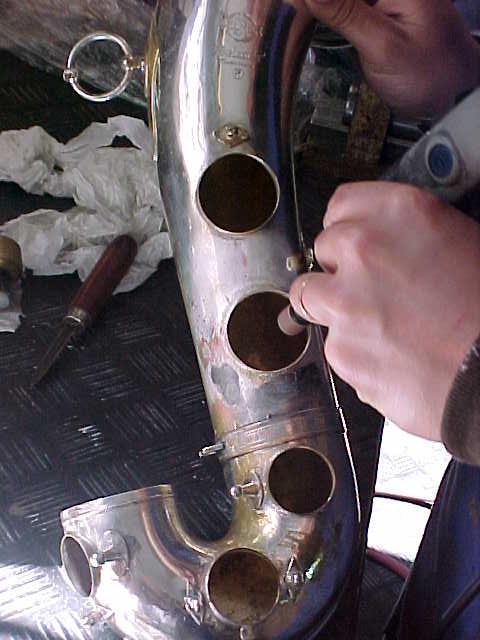

Después de
soldar el nuevo orificio Felipe esta
retificando y rebajando la soldadura del
interior del orificio, todavía queda otros 3
diferentes pasos para dejar este orificio
totalmente perfecto. |
|
|
|
|
|
|
 |
Reconstrucciones
de Campanas de Clarinete

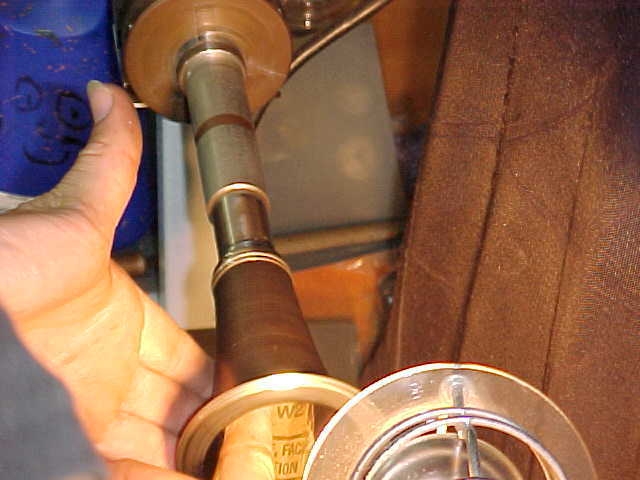

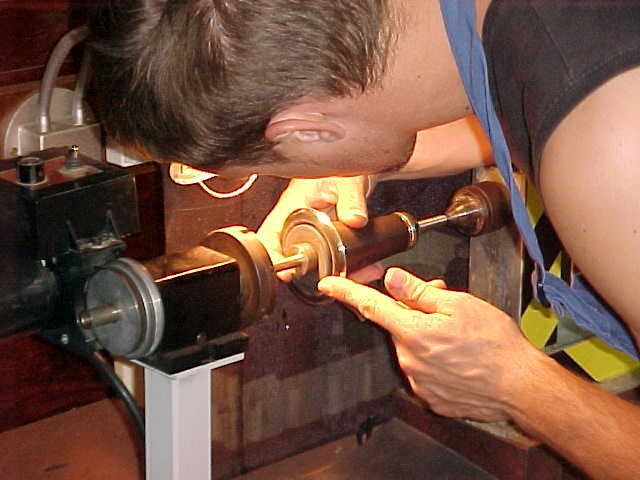

Tenemos la capacidad
de reconstruir campanas rotas y seriamente
fisuradas, la foto muestra mi hijo Felipe
inspeccionando el borde interior de la campana
y el refuerzo. |
|
|
|
 |
|

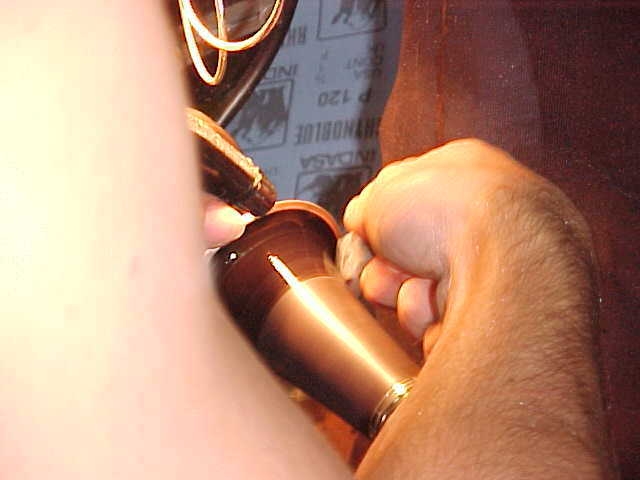

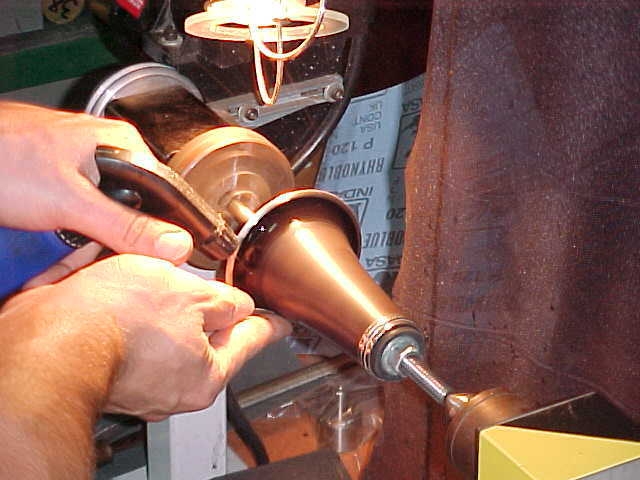

En las fotos la
campana esta moviendo a 800 revoluciones por
minuto, esta campana tenia 3 fisuras pasantes
desde la espiga hasta la punta de la campana,
una fisura con un agujero de 16.0mm, y otra
fisura con un agujero de 9mm, las fotos
muestran mi hijo Felipe igualando la
superficea exterior de la campana. |
|
|
|
 |

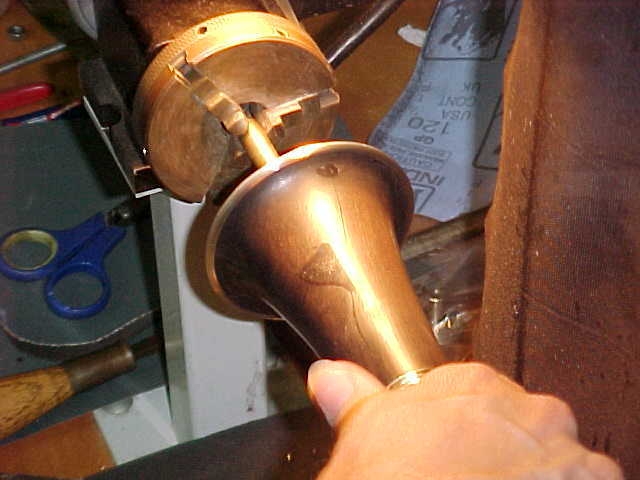

Esta foto
muestra una fisura a todo largo de la campana
con un parche de 10mm, se puede ver la otra
fisura con un parche de 20mm.
|
|
|
|
 |
Esta es la misma
zona después de repasar los parches y fisuras.
|
|
|
|
 |

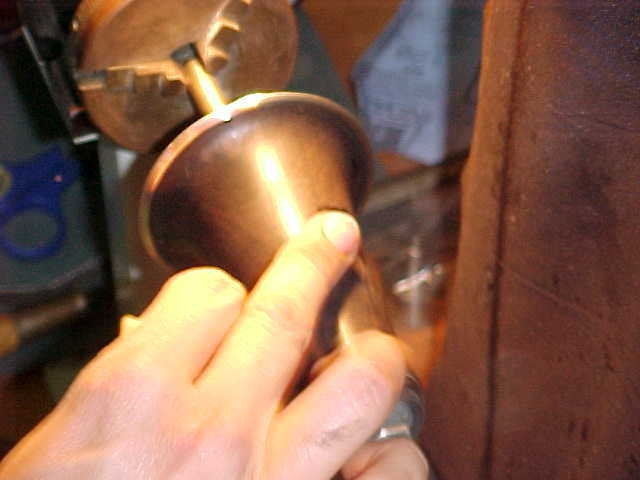

Felipe esta
igualando el interior de la campana.
|
|
|
|
|
|
|
|
|
|
|
|
|
